viernes, 16 de diciembre de 2022
jueves, 15 de diciembre de 2022
miércoles, 14 de diciembre de 2022
lunes, 12 de diciembre de 2022
domingo, 11 de diciembre de 2022
MODALIDADES DE AUTOCONSUMO. i-DE, compañía distribuidora del grupo Iberdrola.
Se distinguen las siguientes modalidades de autoconsumo:
Autoconsumo sin excedentes:
Son instalaciones de autoconsumo que hacen uso de dispositivos físicos, conocidos como Mecanismos de Antivertido, que impiden la inyección de la energía en la red de distribución. Dicho mecanismo se emplea en la parte, dentro de una instalación de autoconsumo, que se encarga de controlar el excedente de energía para que este sea cero y no se vuelque de ninguna manera a la red eléctrica.
En estos casos, no hay que solicitar el acceso y conexión a la red eléctrica (esto no quita que tenga que estar debidamente inscrita en el registro de autoconsumo de la comunidad autónoma correspondiente).
Autoconsumo con excedentes:
Son instalaciones de generación que pueden, además de suministrar energía para autoconsumo, inyectar la energía excedentaria en la red de distribución.
- Si la instalación de generación es menor o igual de 10kW, solo necesita una Memoria Técnica.
- Si la instalación de generación es de más de 10 kW, ya es necesario realizar un Proyecto Técnico.
Acorde a lo dispuesto en el RD 1183/2020,dentro de la modalidad de Autoconsumo con Excedentes, varía los trámites de acceso y conexión necesarios, según el tipo de instalación.
- Las instalaciones menores o iguales a 15kW, en suelo urbanizado quedan exentas de tramitar la solicitud de acceso.
- Las Instalaciones mayores de 15 KW y menores de 100kW, en baja tensión deben llevar a cabo los trámites de Acceso y Conexión, a través de GEA.
- Además, según el recién publicado RD-Ley 29/2021, todas las instalaciones de autoconsumo menores de 100 kW, están exentas del depósito del aval económico (40 € / kW).
La modalidad de autoconsumo con excedentes se divide en:
Con excedentes acogida a compensación.
Cuando el consumidor y el productor opten por acogerse a un mecanismo de compensación de excedentes.
Esta opción solo será posible cuando se cumplan todas las siguientes condiciones:
- La fuente de energía primaria sea de origen renovable.
- La potencia total de la instalación de producción no sea superior a 100 kW.
- Exista un único contrato de suministro para consumo y para los servicios auxiliares de producción (si este fuera necesario).
- El consumidor y el productor asociado hayan suscrito un contrato de compensación de excedentes.
- La instalación de producción no tenga un régimen retributivo adicional o específico.
Dentro de esta modalidad, existen dos tipos de conexión, según el RD 244/2019.
Instalaciones próximas en red interior: Con conexión a la red interior del consumidor / consumidores asociados (edificio viviendas).
Instalaciones próximas a través de red: conectadas a la red interior o en un punto de la red de distribución, de forma que la instalación de generación se asigna a los consumidores próximos asociados que utilizan la red de distribución pública. Dichas instalaciones han de cumplir, al menos, uno de los siguientes criterios:
- La distancia existente entre el contador de generación y los de consumo es inferior a 500m.
- Tanto la instalación generadora como los consumidores asociados se encuentran en la misma referencia catastral.
La reciente publicación del RD-Ley 29/2021 permite conexiones en alta tensión y baja tensión, manteniendo las restricciones de los 500m y 100 kW.
Con excedentes no acogida a compensación.
Esto permite vender todos los excedentes que tengamos sin un límite mensual, por lo que sería productor, no autoconsumidor, y debería responder como tal.
Sin embargo, supone darse de alta como productor de energías renovables en el RAIPEE y hacer frente a trámites fiscales y administrativos, ya que se considera que estamos llevando a cabo una actividad económica.
En estos casos, el productor deberá darse de alta como productor de energías renovables en el RAIPRE y normalmente suscribirá un contrato de representación en el mercado, o constituirse como agente del mercado.
¿Cómo se compensan los excedentes de autoconsumo?
Adicionalmente, es importante tener en cuenta que, en la modalidad de compensación, el valor económico de la energía excedentaria vertida a la red no puede ser superior al de la energía consumida de la red en cada factura mensual (el importe del consumo no puede salir a devolver).
Por ello, a la hora decidir cuál de las 2 modalidades resulta más adecuada, es importante analizar cada caso. Tu comercializadora podrá asesorarte con mayor detalle a este respecto.
Además de estas modalidades, el autoconsumo podrá ser individual o colectivo, en función de si es uno o son varios los consumidores que están asociados a la instalación de generación.
En base al proceso de conexión a la red que realizan estas instalaciones, podemos realizar la siguiente clasificación:
sábado, 3 de diciembre de 2022
2º Examen de 1ª Evaluación de INSOF: Preguntas 7 y 8.
2º Examen de 1ª Evaluación de INSOF: Preguntas 7 y 8.
7.- Proceso de una instalación fotovoltaica de autoconsumo residencial: Enumerar las etapas y responder a una o varias de las preguntas propuestas.
Etapas: Enumerar las etapas y realizar una breve descripción de las que se solicite (una o varias).
7.1.- Estudio previo.
7.2.- Acta de replanteo (Diseño preliminar/Coste-Financiación)
7.3.- Tramitación administrativa.
7.4.- Logística.
7.5.- Instalación y puesta en marcha.
7.6.- Legalización.
Preguntas propuestas:
¿Cómo se ejecuta la alineación de los paneles?.
¿Qué medidas de seguridad deben tomarse?.
¿Qué es el acta de replanteo?.
Instalación de la puesta a tierra.
Orientación adecuada.
Marca de garantía.
Instalación del MC4, Herramientas inadecuadas…
Espacio entre filas de paneles (sombras).
Ubicación del inversor.
No aprovechamiento del MPPT(2).
Número óptimo de paneles.
Anclaje deficiente de los paneles.
Falta de toma de tierra.
Cálculo incorrecto de conductores y protecciones.
Asegurar puesta en marcha.
Empresa instaladora con garantía.
Qué permiso es necesario antes de la instalación?
Ángulo adecuado.
miércoles, 30 de noviembre de 2022
viernes, 25 de noviembre de 2022
martes, 22 de noviembre de 2022
miércoles, 16 de noviembre de 2022
lunes, 14 de noviembre de 2022
sábado, 12 de noviembre de 2022
jueves, 10 de noviembre de 2022
lunes, 7 de noviembre de 2022
jueves, 3 de noviembre de 2022
miércoles, 2 de noviembre de 2022
jueves, 27 de octubre de 2022
Práctica 27 Oct 2022: Puerta lógica NOT o INVERSOR.
Puerta lógica NOT: La puerta NOT o INVERSOR realiza la operación lógica de inversión o complementación, la cual consiste en cambiar un nivel lógico al opuesto. Por consiguiente, cambia un CERO por un UNO o un UNO por un CERO. En la siguiente figura se muestra el símbolo de la puerta NOT o INVERSOR.
martes, 25 de octubre de 2022
domingo, 23 de octubre de 2022
viernes, 21 de octubre de 2022
miércoles, 19 de octubre de 2022
martes, 18 de octubre de 2022
lunes, 17 de octubre de 2022
jueves, 13 de octubre de 2022
martes, 11 de octubre de 2022
lunes, 10 de octubre de 2022
jueves, 6 de octubre de 2022
miércoles, 5 de octubre de 2022
domingo, 2 de octubre de 2022
jueves, 29 de septiembre de 2022
Sistema aparamenta MT modular CGM y Compacto CGC.
Ormazabal.com: producto cgm3-405-kv-630-25-ka
Celdas de MT gas SF6 hasta 40,5 kV según normativa IEC hasta 630 A
Aparamenta MT red de distribución cgm.3 Sistema modular y compacto (RMU)
Hasta 40,5 kV Normas IEC
Hasta 38 kV Normas ANSI/IEEE
Sistema Modular CGM y Sistema Compacto CGC. Aislamiento SF6 Hasta 36 kV
miércoles, 28 de septiembre de 2022
Un interruptor automático es al mismo tiempo un dispositivo de corte capaz de establecer, soportar e interrumpir corrientes de una intensidad igual como máximo a su corriente asignada (In), y un dispositivo de protección capaz de interrumpir automáticamente corrientes de sobreintensidad que pueden ser provocadas por fallos en las instalaciones.
martes, 27 de septiembre de 2022
lunes, 26 de septiembre de 2022
sábado, 24 de septiembre de 2022
Radiación, Geometría, Recorrido óptico, Irradiancia y HSP
Radiación, Geometría, Recorrido óptico, Irradiancia y HSP
La situación del sol en un lugar cualquiera viene determinada por la altura y el azimut del sol. El azimut solar es el ángulo que forma la dirección sur con la proyección horizontal del sol, hacia el norte por el noreste o por el noroeste, considerando la orientación sur con ψ = 0º, y considerando los ángulos entre el sur y el noreste negativos y entre el sur y el noroeste positivos.
Cuanto más perpendicular se encuentra el sol con respecto a la superficie terrestre (es decir, cuanto menor valor del ángulo cenital) menor es el camino que recorre la radiación solar a través de la atmósfera.
Recuerda la diferencia entre irradiancia e irradiación.
Irradiancia:
Es la magnitud que describe la radiación o intensidad de iluminación solar que llega hasta nosotros medida como una potencia instantánea por unidad de superficie. Sus unidades en el SI (Sistema Internacional) son el W/m2.
Irradiación:
Es la cantidad de irradiancia recibida en un lapso de tiempo determinado, es decir, la potencia recibida por unidad de tiempo y por unidad de superficie. Se suele medir en Wh/m2 o, en caso de un día, en Wh/m2/día o unidades equivalentes.
viernes, 23 de septiembre de 2022
miércoles, 21 de septiembre de 2022

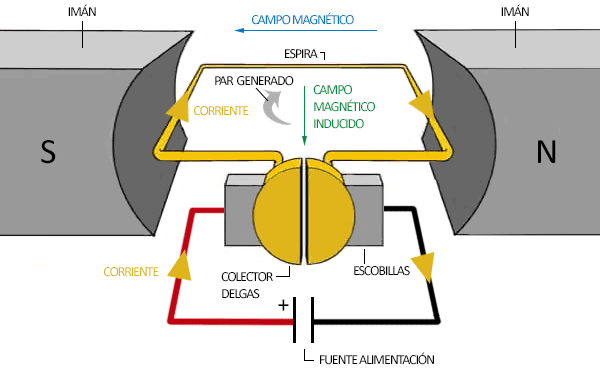

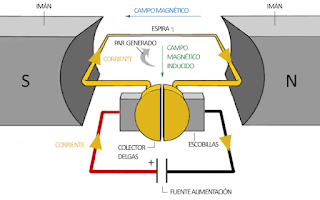

Fundamentos básicos del magnetismo.
- Polos: Son los dos extremos del imán en los cuales las fuerzas de atracción son más intensas. Estos polos son el polo norte (N) y el polo sur (S), también denominados polo positivo y negativo respectivamente. Polos del mismo tipo (combinaciones N-N y S-S) se repelen y los polos de distinto tipo (combinaciones N-S y S-N) se atraen.
- Eje magnético: Línea imaginaria que une los dos polos del imán.
- Línea neutral: Línea imaginaria que separa las dos zonas polarizadas.
lunes, 12 de septiembre de 2022
Presentación 1ºSEA 15 de septiembre en el Aula Y13 a las 12:00.
Presentación 1ºSEA 15 de septiembre en el Aula Y13 a las 12:00.
