Control de calor con sensor de temperatura.
El circuito de control de calor mostrado en la figura 12.31 ha sido concebido para controlar la temperatura de una habitación, bien utilizando una fuente de calor (por ejemplo, una resistencia eléctrica o un horno) o bien utilizando un ventilador (o cualquier dispositivo refrigerador).
El circuito de disparo se realiza a través de un UJT que introduce un ángulo de conducción de los TRIACs que va a depender de la temperatura de la habitación medida a través de una resistencia térmica (termistor) RT cuyo valor es de 2kΩ a 25ºC; el rectificador de puente de diodos y el diodo zener 1N5250A alimentan a este circuito de disparo. R2 se ajusta para que el transistor bipolar 2N3905 esté en corte a una temperatura dada.
Cuando el 2N3905 está en corte ninguna corriente carga el condensador C y, por consiguiente, el UJT y los TRIACs están cortados.
Si el 2N3905 está a ON, éste carga el condensador C y dispara el UJT cuando alcanza la tensión VP. El tiempo que tarda en alcanzar la tensión VP del UJT depende de RT. Un incremento en la temperatura diminuye el valor de RT, y por consiguiente, disminuye el valor de corriente de colector del transistor aumentando a su vez el tiempo de carga del condensador (disminuye el ángulo de conducción). Por el contrario, al disminuir temperatura aumenta el ángulo de conducción. El modo de operar con la temperatura se invierte si se intercambia RT con R2.
martes, 5 de abril de 2022
Pasos para aprender a controlar un motor cc con arduino.
Paso 0:PWM+LED
Paso 1:Potenciometro+PWM+LED
Paso 2: Control de un motor cc con un transistor BJT

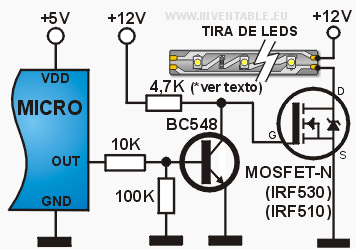

Paso 3: PWM+BJT+MOSFET+F.A.+MOTOR
PR6.pdf
