SCELE 3ª: Electrónica.

Diario y Calendario provisional de exámenes.

Técnico Superior en Sistemas Electrotécnicos y Automatizados

Sistemas y circuitos eléctricos. Código: 0520

• Características y componentes de circuitos electrónicos analógicos:

− Componentes electrónicos. Tipos y características.

⋅ Componentes pasivos. Componentes activos. Componentes opto electrónicos.

− Rectificación. Filtrado. Amplificación. Estabilización.

− Fuentes de alimentación. Fundamentos y Bloques funcionales.

⋅ Fuentes lineales. Estabilización y regulación con dispositivos integrados

⋅ Fuentes conmutadas. Fundamentos y Bloques funcionales

− Control de potencia. Componentes.

⋅ Tiristor, SCR, diac y triac, entre otros.

− Amplificadores operacionales. Fundamentos de la amplificación.

⋅ Aplicaciones con dispositivos integrados

− Osciladores. Tipos.

• Características de circuitos electrónicos digitales:

− Sistemas digitales.

⋅ Introducción a las técnicas digitales. Sistemas de numeración. Simbología de elementos digitales.

− Circuitos con puertas lógicas.

⋅ Tipos de puertas lógicas. NOT, OR, AND, NOR, NAND y EXOR.

− Circuitos lógicos combinacionales.

⋅ Codificadores y Decodificadores. Multiplexores y Demultiplexores. Comparadores.

− Circuitos lógicos secuenciales.

⋅ Biestables (asíncronos y síncronos). R-S, y D, entre otros. Contadores. Registros de desplazamiento.

− Simulación de circuitos.

− Familias lógicas. Aplicaciones.

− Microcontroladores.

3ª Evaluación. Un examen y tres bloques de prácticas:

Bloques de prácticas:

5.BP.1. Práctica 1ª Evaluación. Electrónica digital: combinacional.

5.BP.2.1-4. Prácticas 2ª Evaluación. Electrónica de control (4) y secuencial.

Práctica Arduino E/S-A/D.

5.BP.3. Práctica 3ª Evaluación. Práctica Final (requisitos mínimos):

2 entradas: analógica (sensor) y digital.

2 salidas: regulación (control de potencia) de la acción del actuador y señalización.

Examen 5 de 5: 5 de mayo 2023. 3 Partes:

Nº (9>n<13) cuestiones.

Cuestiones posibles del tipo: identifica un componente eléctrico/electrónico en cada una de las etapas de una F.A. regulada y ...

2 problemas: uno de mallas y otro polarizacion BJT.
Preguntas y cuestiones sobre las prácticas. Partiendo de un programa resolver una serie de cuestiones:

Cuál es la función del programa?.
Esquema de montaje necesario para la ejecución del programa
Cuestiones relativas al programa: posibles variaciones...

1. 9 Cuestiones divididas en 4 apartados:

Apartado 1.- Introducción: 2 definiciones/conceptos y esquemas.

5.C.1. Diferenciar señal digital/analógica.

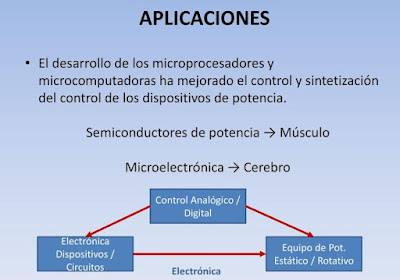

5.C.2. Esquema conceptual 1.

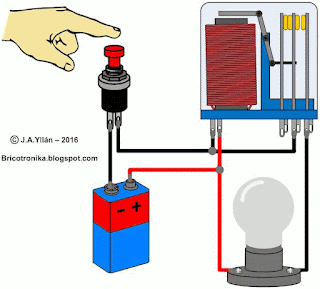

Esquema Electrónica de potencia.

Circuitos y dispositivos.

Apartado 2.- F.A. reguladas linealmente: 4 cuestiones, 2 Ejercicio y práctica.

5.C.3. Etapas (6.1.a.). 14/03

Transformación + Rectificador ... 16/03 5.C.7.1.

Como Hacer un Puente Rectificador

5.C.4. Rectificador + Filtros de Capacitores + ... Vídeo. 23/03

Regulador paralelo. Diodo zener. 00/03

Regulador (F.A.): Bloques típico de un regulador serie. 00/03

Un amplificador operacional: controlar un BJT 5.7.3.A 10/04

Amplificador Operacional: comparador. 00/03

5.C.5. Control automático: &.08/02/2024

lazo cerrado (regulador).

Introducción a la automatización. 2024

Regulación PID

Tutorial de Diseño Regulador de 5V Vídeo.

Práctica regulador Vídeo práctico Nov 2023.

Apartado 3.- Dispositivos en electrónica de potencia: 3 cuestiones y 0 problemas.

5.C.6. Dispositivos electrónica de potencia (7):

Se pueden clasificar según su controlabilidad:

1. Dispositivos no controlados: en este grupo se encuentran los Diodos. Los estados de conducción o cierre (ON) y bloqueo o apertura (OFF) dependen del circuito de potencia (en el caso de los diodos, de como esta polarizado). Por tanto, estos dispositivos no disponen de ningún terminal de control externo.

5.C.6.1. Los Diodos y el Puente Rectificador. Vídeo. 00/03

2. Dispositivos semicontrolados: en este grupo se encuentran, dentro de la familia de los Tiristores, los SCR y los TRIAC. En éste caso su puesta en conducción (paso de OFF a ON) se debe a una señal de control externa que se aplica en uno de los terminales del dispositivo, comúnmente denominado puerta. Por otro lado, su bloqueo (paso de ON a OFF) lo determina el propio circuito de potencia. Es decir, se tiene control externo de la puesta en conducción, pero no así del bloqueo del dispositivo. Sólo dispone de control de la puesta en conducción.

5.C.6.2. El tiristor (familia). Introducción.22/04/2024

Tiristor SCR Vídeo.25/04

SCR: ¿QUE ES Y COMO FUNCIONA? WEB.25/04

Practical triac testcircuit WEB.25/04

El SCR y TRIAC Vídeo.25/04

3. Dispositivos totalmente controlados: en este grupo encontramos los transistores bipolares BJT, los transistores de efecto de campo MOSFET, los transistores bipolares de puerta aislada IGBT y los tiristores GTO, entre otros. Los transistores generalmente son utilizados como interruptores. Los circuitos de excitación (disparo) de los transistores se diseñan para que éstos trabajen en la zona de saturación (conducción) o en la zona de corte (bloqueo). Esto difiere de lo que ocurre con otras aplicaciones de los transistores, como por ejemplo, un circuito amplificador, en el que el transistor trabaja en la zona activa o lineal.

5.C.6.3.a Transistor, ¿Cómo funciona? Lesics Vídeo. 21/03

Transistores. 08/04/2024

Cómo funciona un Transistor? VirtualBrain. 21/03

Ejercicio resuelto NPN en saturación⏩ 15/04/2024

5.C.6.3.b Mosfet.

5.C.7. MOSFET: Diferencias con BJT.⇐ Vídeo 11/04

insulated-gate-bipolar-transistor

5.C.7.3.c. Los MOSFETs | BJT y el IGBT Vídeo.25/04

¿Qué es el transistor IGBT? Vídeo.25/04

Parámetros clave rendimiento.*SCELE 21/04/2023

Comparativa. 23/04/2024

Apartado 4.- Fuentes de alimentación conmutadas:
